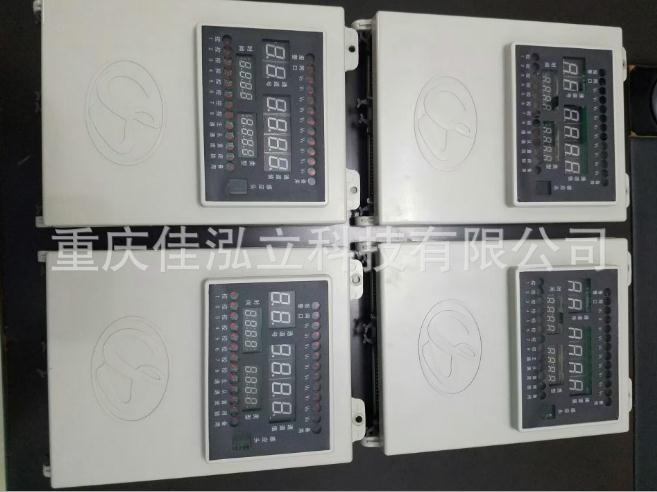

KJ90-F16(D)礦用本安型分站(以下簡稱分站)是一種以基于ARM內核的32位嵌入式微控制器為核心的嵌入式控制設備，可掛接多種傳感器，能對井下多種環境參數諸如瓦斯、風速、一氧化碳、負壓、設備開停狀態、讀卡器等下級智能設備等進行連續監測，具有多通道、多制式的信號采集功能和通訊功能，通過工業以太網能及時將監測到的各種環境參數、設備狀態傳送到地面中心站，并執行中心站發出的各種命令，及時發出報警和斷電控制信號。

　　主要技術指標

　　1.信號制式

　　1)模擬量

　　a) 200 Hz～1000 Hz，輸出高電平時應不小于3 V(輸出電流為2 mA時)，輸出低電平時不大于0.5 V，其正脈沖和負脈沖寬度均不得小于0.3 ms;

　　b) 1200 Hz～2000 Hz，輸出高電平時應不小于3 V(輸出電流為2 mA時)，輸出低電平時不大于0.5 V，其正脈沖和負脈沖寬度均不得小于0.15 ms。

　　2)開關量

　　a) 1 mA/5 mA。電流小于0.1mA，表示斷線狀態;電流大于0.8 mA且小于1.2 mA時表示為停狀態;電流大于4 mA且小于6 mA時表示為開狀態。

　　b) 4mA/20 mA。電流小于0.4mA，表示斷線狀態;電流大于3.2 mA且小于4.8mA時表示為停狀態;電流大于16 mA且小于24mA時表示為開狀態。

　　3)控制量

　　電平型信號：輸出高電平時應不小于3 V(輸出電流為2 mA時)，輸出低電平時不大于0.5 V。

　　4)累計量

　　輸出高電平時應不小于3 V(輸出電流為2 mA時)，輸出低電平時不大于0.5 V，其正、負脈沖寬度不應小于0.3 ms，正、負脈沖的轉換時間不大于5 ms。

　　2.最大監控容量

　　1)信號采集輸入口

　　a)模擬量信號/開關量信號輸入口(通過中心站軟件設置可以互相轉換)：16路

　　b)累計量信號輸入口：1路

　　2)斷電控制輸出口:8路

　　3)通訊端口

　　a) RS-485通訊口：2路

　　b)以太網口(可選)：1路

　　3.控制執行時間

　　分站甲烷超限斷電及甲烷風電閉鎖的控制執行時間：≤2 s。

　　4.最大傳輸距離

　　1)分站到傳感器的最大傳輸距離不小于2 km;

　　2)分站到控制執行器的最大傳輸距離不小于2 km;

　　3)分站至傳輸接口之間的最大傳輸距離不小于10 km;

　　4)分站到礦用網絡交換機采用RS485傳輸方式的最大傳輸距離不小于5 km。

　　5.傳輸性能

　　1)分站與礦用網絡交換機的傳輸：

　　a)傳輸方式(一)：

　　?通訊口數量：1路;

　　?傳輸方式：以太網;

　　?傳輸速率：10 Mbps/100 Mbps自適應;

　　?最大傳輸距離≤100 m(使用MHYVP 2×4電纜，單芯截面積不小于1.5 mm2);

　　?傳輸信號工作電壓直流峰峰值：≤5 V。

　　b)傳輸方式(二)：

　　?通訊口數量：1路;

　　?傳輸方式：RS485;

　　?傳輸速率：2400 bps;

　　?最大傳輸距離不小于5 km

　　?傳輸信號工作電壓直流峰峰值：≤15.0 VP-P;

　　?傳輸信號工作電流峰峰值：≤150 mA。

　　2)分站與數據接口的傳輸：

　　?通訊口數量：1路;

　　?傳輸方式：RS485;

　　?傳輸速率：2400 bps;

　　?最大傳輸距離不小于10 km;

　　?傳輸信號工作電壓直流峰峰值：≤15 VP-P;

　　?傳輸信號工作電流峰峰值：≤150 mA。

　　3)分站與下級智能設備的傳輸：

　　?通訊口數量：1路;

　　?傳輸方式：RS485;

　　?波特率：2400 bps;

　　?最大傳輸距離不小于2 km;

　　?傳輸信號工作電壓直流峰峰值：≤15 VP-P;

　　?傳輸信號工作電流峰峰值：≤150 mA。
